產品特點

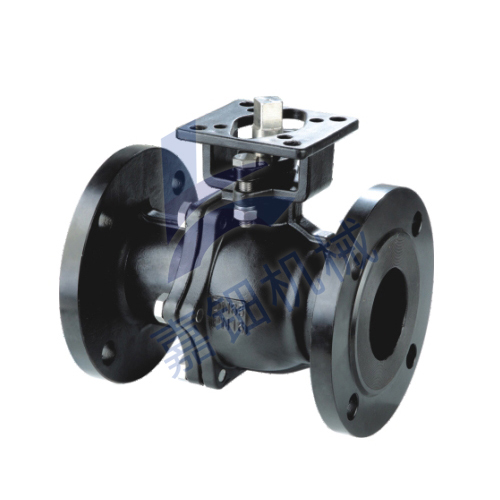

GQ41F-16C/P/R不銹鋼高平臺三片式法蘭球閥，閥體鑄造采用臺灣引進的工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。驅動方式：手動、電動、氣動?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。
產品用途
適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
主要零件材料
| 序號NO. | 零件名稱 | 材質 | |
| 不銹鋼 | 碳鋼 | ||
| 1 | 螺栓 | 不銹鋼304 | 碳鋼 |
| 2 | 彈簧墊圈 | 不銹鋼304 | 不銹鋼304 |
| 3 | 螺母 | 不銹鋼304 | 碳鋼 |
| 4 | 閥蓋 | 不銹鋼SS316 | 碳鋼WCB |
| 5 | 閥體 | 不銹鋼SS316 | 碳鋼WCB |
| 6 | 球 | 不銹鋼SS304 | 不銹鋼CF8 |
| 7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 8 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 10 | 閥桿螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
| 11 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 13 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
高平臺法蘭球閥主要尺寸(單位：mm)
| SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| W | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
訂貨須知:
①產品名稱與型號②公稱壓力③公稱通徑④連接法蘭標準⑤閥體材質⑥工作介質⑦介質溫度
