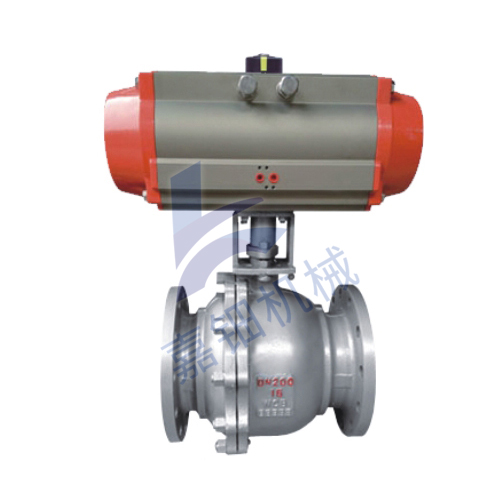

Q641F氣動法蘭球閥是一種轉角為90度的旋轉類閥門，密封性能優良，流量系數大，流阻系數小，結構簡單，使用壽命長，便于維修。配用的執行機構是引進國外技術生產的Bray系列氣缸式執行機構，球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。

性能參數

公稱通徑DN(mm)	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
介質溫度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯(常溫)、 PPL(高溫)
防爆級組	dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
電磁閥電源	220VAC、24VDC
氣源壓力 MPa	0.4～0.7MPa
固有可調比	100:1

主要零件材料

零件名稱	零件材料
閥體、閥蓋	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	V型PTFE、柔性石墨

注：球體可根據用要求選用不同材質：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。

流量特性Kv值

公稱通徑 (DN)	不同開度角下的Kv值
公稱通徑 (DN)	10	20	30	40	50	60	70	80	90
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

氣動法蘭球閥尺寸：

公稱通徑 DN(mm)	尺寸
	1.6MPa				2.5MPa				4.0MPa				6.4MPa
	L	D	D1	Z-фD	L	D	D1	Z-фD	L	D	D1	Z-фD	L	D	D1	Z-фD
15	130	95	65	4-14	130	95	65	4-14	130	130	65	4-14	140	105	75	4-14
20	140	105	75	4-14	140	105	75	4-14	140	150	75	4-14	152	125	90	4-18
25	150	115	85	4-14	150	115	85	4-14	150	160	85	4-14	180	135	100	4-18
32	165	135	100	4-18	165	135	100	4-18	180	180	100	4-18	200	150	110	4-23
40	180	145	110	4-18	180	145	110	4-18	200	200	110	4-18	220	165	125	4-23
50	200	160	125	4-18	200	160	125	4-18	220	230	125	4-18	250	175	135	4-23
65	220	180	145	4-18	220	180	145	8-18	250	290	145	8-18	280	200	160	8-23
80	250	195	160	8-18	250	195	160	8-18	280	310	160	8-18	320	210	170	8-23
100	280	215	180	8-18	280	230	190	8-23	320	350	190	8-23	360	250	200	8-25
125	320	245	210	8-18	320	270	220	8-25	360	270	220	8-25	381	295	240	8-30
150	360	280	240	8-23	360	300	250	8-25	400	300	250	8-25	403	340	280	8-34
200	400	335	295	12-23	400	360	310	12-25	502	375	320	12-30
